Tipos De Roscas

1. ¿Qué es una rosca?

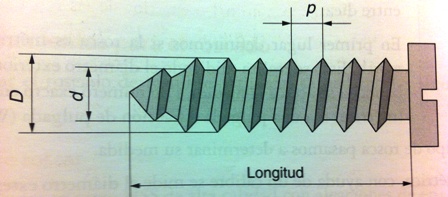

Una rosca es una hélice construida de una manera continua y uniformesobre un cilindro (interior o exterior) y con un determinado perfil (triangular, cuadrado,redondo, etc.)
si la helice va mecanizada por la parte exterior se denomina tornillo, si va por la parte interior,se denomina tuerca.
Principalmente tienen dos aplicaciones: Por un lado, sirven de union a elementos amovibles, a traves de tornillo y tuerca, y por otro lado sirve para transformar el movimiento de rotación en movimiento rectilineo.

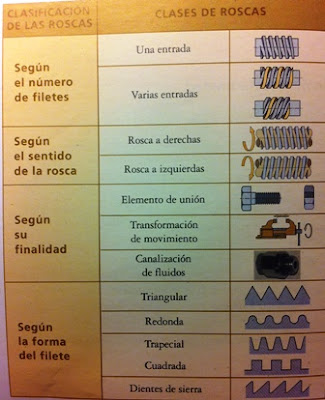

2. Clasificacion de las roscas:

 -Sentido de las roscas:
 El sentido de giro de la mayoria de los tornillos es de derechas , mientras que el giro a izquierdas se emplea en ejes que estan en movimiento y van fijados con tornillos o tuercas para evitar que el giro del eje afloje la tuerca o tornillo.

  -Sistemas de Roscas:
      1.Rosca metreica ISO:
   Esta formada por un filete helicoidal en forma de triangulo equilatero con las crestas truncadas y
   los fondos redondeados. El angulo de los filetes es de 60º y el paso es la distancia entre dos crestas.


     2.Rosca Whitworth:
   En esta rosca el angulo que forman los filetes es de 55º, las crestas y los fondos son redondeados.

   El diametro nominal de o exterior de las roscas se expresa en pulgadas. El paso es el numero de hilos
   por pulgada, se expresa con la letra G.


    3:Rosca Gas (BSP):
   Es una version de la rosca whitworth. Con la diferencia de que esta es de paso fino, se emplea en en
   tuberias de fluidos: Hidraulica, neumatica.

    4.Rosca chapa:
   La forma de esta rosca puede ser triangular o trapecial. Posee un paso muy ancho para adaptarse con facilidad a chapas o plasticos. No necesita tuerca pero no aguanta grandes esfuerzos.

3.Identificacion de las roscas:
 Se puede realizar de dos maneras: a traves de peines de roscas y calibres pasa y no pasa. Ademas del   calibre para el diamtro. El peine de roscas es un conjunto de laminas de acero con los pasos tallados en
 ellas.

4.Roscado:
  -Machos de roscar:
Son herramientas de corte en forma de tornillo que llevan practicadas unas aristas longitudinales, las cuales permiten el corte del material y la salida de la viruta.
Se suministran en juegos de dos o tres unidades, cada uno tiene una finalidad diferente:

   -Terrajas:
 Se emplea para realizar roscas exteriores, en su interior lleva mecanizada una rosca con tres o mas ranuras
 longitudinales, que forman las aristas de corte y permiten la salida de la viruta.

  -Roscado con el Torno:
 Se puede ralizar en superficies exteriores como interiores. El angulo de la cuchilla debe de ser igual al angulo de la rosca y el paso de esta igual al desplazamiento de la cuchilla.

5.extraccion de esparragos:
  -Marcar el centro del tornillo con un granete para iniciar el taladro con facilidad.
  -Realizar el taladro con una broca adecuada, ej: para un tornillo de M 12 utilizaremos una broca de 8mm,
    para no dañar la rosca.
  -Utilizaremos un extractor de izquierdas y giramos lo suficiente hasta que el tornillo gire y salga.
